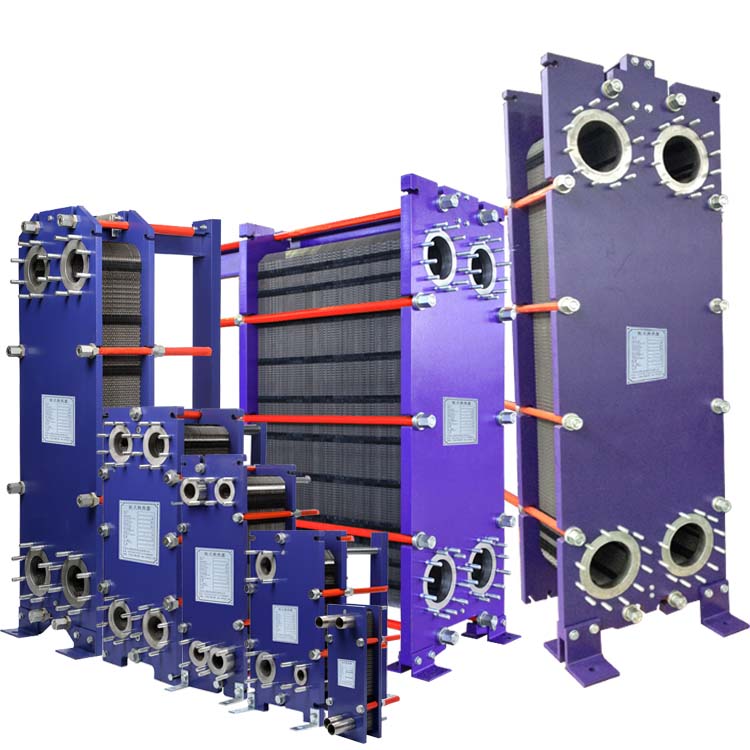

【产品名称】 | 可拆板式换热器 |
【所属分类】 | 冷水机配件 |
【产品型号】 | BK30,BK60,BK100,BK150,BK200,BK250 |

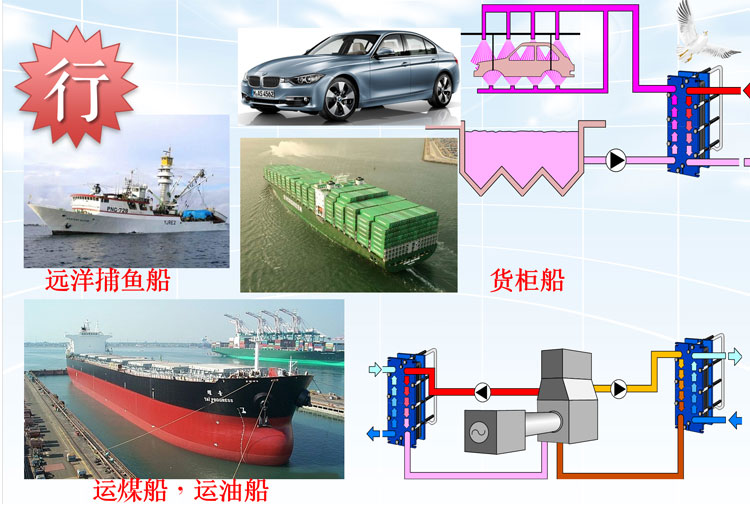

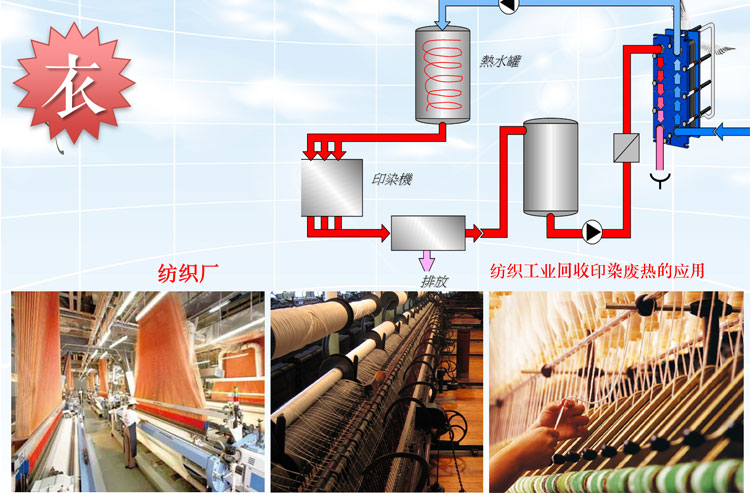

【应用领域】 | 船舶、热电、造纸、纺织、化工、机械、食品、饮料、医药、住宅供暖、供热水、空调等部门冷却或加热用。 |
免费获取制冷方案与报价
销售热线:
0574-86173393 / 13515886884

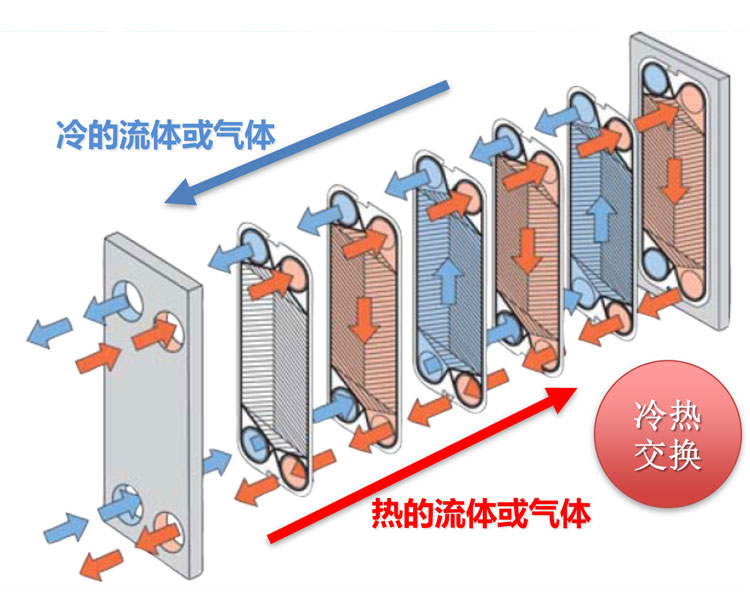

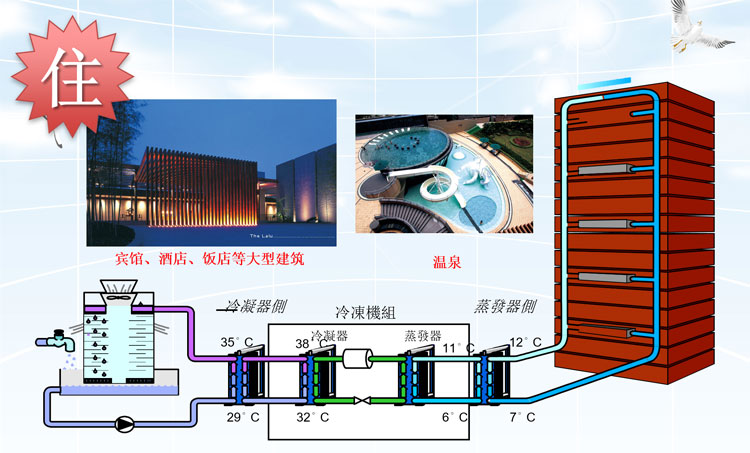

PHE可拆板式换热器流程演示图:
● 高效节能:其换热系数在3000~4500kcal/ m2.℃·h,比管壳式换热器的热效率高3~5倍。
● 结构紧凑:板式换热器板片紧密排列,与其他换热器类型相比,板式换热器的占地面积和占用空间较少,面积相同换热量的板式换热器仅为管壳式换热器的1/5。

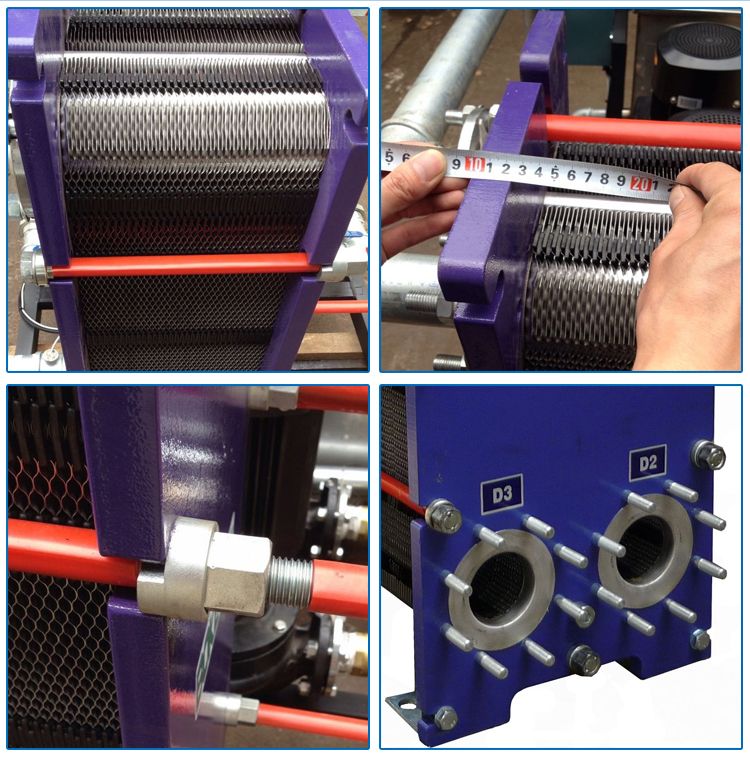

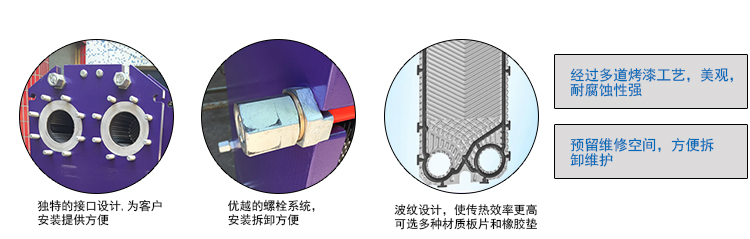

● 容易清洗拆装方便:板式换热器靠夹紧螺栓将夹固板板片夹紧,因此拆装方便,随时可以打开清洗,同时由于板面光洁,湍流程度高,不易结垢。
● 使用寿命长:板式换热器采用不锈钢板片压制,可耐各种腐蚀介质,胶垫可随意更换,并可方便在、拆装检修。
● 适应性强:板式换热器板片为独立元件,可按要求随意增减流程,形式多样;几乎适用于所有领域的加热、冷却、蒸发、冷凝、保温、杀菌过程。
● 不串液:板式换热器密封槽设置泄液液道,各种介质不会串通,即使出现泄露,介质总是向外排出。
● 能实现纯逆流换热:充分利用两种流体的温差,热回收率高达95%以上,处理微小温差的能力最强,端温差小,对水换热可低于1℃,是其他型式换热不能胜任的。

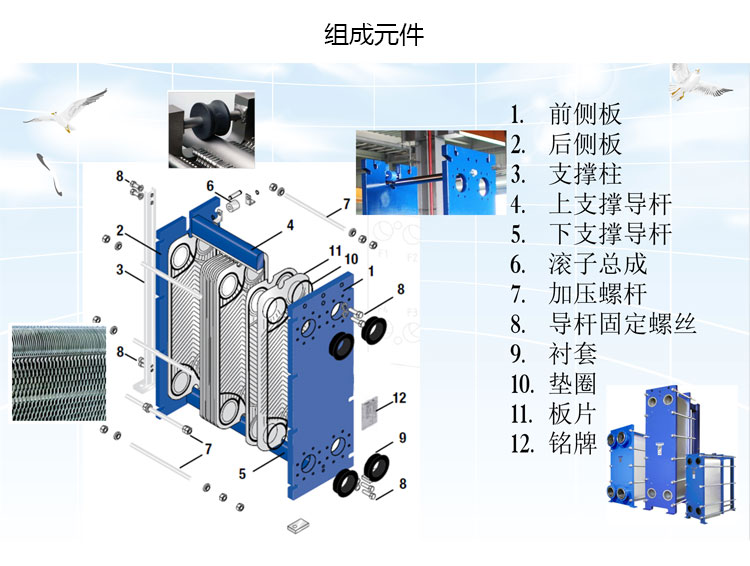

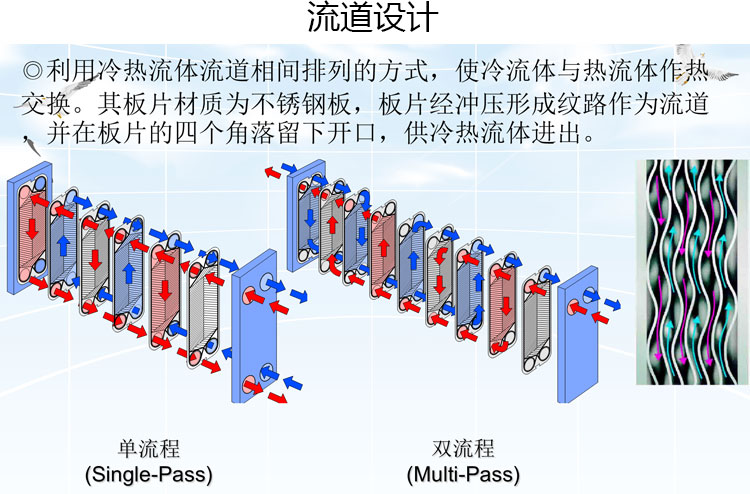

板式换热器是由一组波纹金属板组成,板上有四个角孔,供传热的两种流体通过。金属板片安装在一个侧面有固定板和活动板的框架内,并用夹紧栓夹紧。板片上装有密封垫片,将流体通道密封,并且引导流体交替地流至各自的通道内,形成热交换。流体的流量、物理性质、压力降和温度差决定了板片的数量和尺寸。波纹板不仅提高了湍流程度,并且形成许多支撑点,足以承受介质间的压力差。金属板和活动压紧板悬挂在上导杆,并由下导杆定位,而杆端则固定在支撑柱上,由于具备高性能、省空间、省能源、维护简单等许多优点,板式换热器已获得各产业的高度肯定。
板片垫片材质和适用介质简易对照表
板片材质 | 适合流体 |
不锈钢(SUS304,316L等) | 净水、河水、食用油、矿物油 |
钛及钛粑(Ti,ti-Pd) | 海水、盐水、盐化物 |
SMO | 稀硫酸、盐化物水溶液、无机水溶液 |
镍(Ni) | 高温、高浓度苛性钠 |
HASTELLOY合金(C276,C22) | 浓硫酸、盐酸、磷酸 |
垫片材质 | 使用温度℃ | 适合流体 |
丁晴橡胶(NBR) | -15 ~ +135 | 水、海水、矿物盐、盐水 |
三元乙丙(EPDM) | -25 ~ +180 | 热水、水蒸气、酸、碱 |
氟橡胶(F26) | -55 ~ +230 | 酸、碱、流体 |
四丙氟橡胶(FTP) | 0 ~ +160 | 浓酸、碱、高温油、蒸汽 |

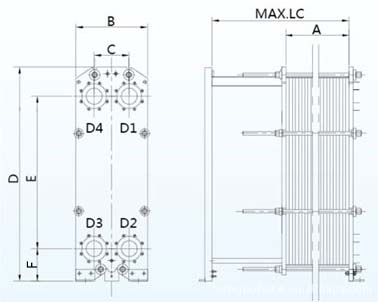

型号 | A | B | C | D | E | 底端中心至地面高度F | MAX.LC | 接口通径 | 最大片数 | 最大流量 | 设计压力 |
(mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (N) | (m3/h) | (Mpa) | |
BK30B | N(2.5+X) | 180 | 60 | 480 | 357 | 62 | 500 | 32 | 95 | 18 | 1.0/1.6 |
BK60B | N(2+X) | 320 | 140 | 920 | 640 | 140 | 1200 | 50 | 250 | 36 | 1.6 |
BK60H | N(3+X) | 320 | 140 | 920 | 640 | 140 | 1200 | 50 | 203 | 36 | 1.6 |
BK100B | N(2.55+X) | 470 | 225 | 1069 | 719 | 200 | 1600 | 100 | 278 | 140 | 1.0/1.6 |
BK100H | N(3.95+X) | 470 | 225 | 1069 | 719 | 200 | 1600 | 100 | 180 | 140 | 1.0/1.6 |
BK150B | N(2.5+X) | 610 | 298 | 1815 | 1294 | 275 | 3000 | 150 | 600 | 360 | 1.0/1.6 |
BK150H | N(3.95+X) | 610 | 298 | 1815 | 1294 | 275 | 3000 | 150 | 600 | 360 | 1.0/1.6 |
BK200H | N(4+X) | 780 | 353 | 2260 | 1478 | 380 | 3000 | 200 | 400 | 600 | 1.0/1.6 |
BK250B | N(2.5+X) | 920 | 439 | 2895 | 1939 | 435 | 3000 | 250 | 500 | 750 | 1.0/1.6 |
BK60S | N(4+X) | 400 | 203 | 704 | 380 | 188 | 1200 | 65 | 147 | 50 | 1.6 |
BK200S | N(4+X) | 800 | 363 | 1405 | 698 | 360 | 3000 | 200 | 400 | 600 | 1.6 |
BK150HS | N(3.95+X) | 610 | 290 | 1200 | 690 | 275 | 3000 | 150 | 600 | 360 | 1.6 |
X是板片厚度 |
1、订购说明
1)板式换热器选型报价需要客户提供参数(有具体博克换热器型号除外),具体什么参数因不用应用而异,请咨询在线客服或拨打13515886884曹经理联系获取免费的选型设计方案。
2)网站上产品图片仅供用户参考,以实际为准。
3)需要网上交易的客户请到博克公司阿里巴巴官网,但勿自行拍下,务必与客服联系确认型号价格无误后再拍。因为换热器规格很多,换热器选型需要经过专业的软件计算完成。您自己确认的型号不一定适合您。
2、关于发票:可开具增值税发票,您需要开票请提前与我们的客服联系,并提供完整的开票资料,发票于客户收货无异议后寄出。如不需要开票,也请事先说明,我们提供不开票价。
3、交货时间:每个客户所需要的型号规格板片数都不同。换热器为定制产品,没有现货,可拆式板式换热器生产周期4-30天(不同规格生产周期不同,具体请咨询在线客服)。
4、包装运输:按装箱单要求在包装箱内放入检测报告、液压试验报告、合格证、说明书等。换热器木箱包装,由专业的物流公司运送。本地货物由本公司负责送货上门。支持款到发货。
5、关于售后:博克可拆式板式换热器正品保证,质保一年,凡客户原因造成损坏不保,保修日期自交货之日算起。因为换热器是根据客户要求的工况和接口尺寸定制的,所以务必事先提供详细的参数和接口要求,以免选错型号。除产品品质方面的原因外一概不予退货。客户收到货以后请仔细确认产品品质和数量,如有问题请及时与我们联系。
