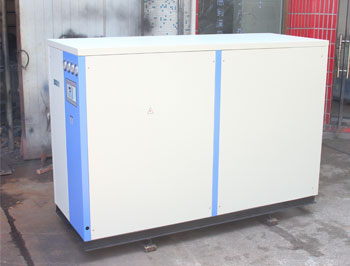

真空镀膜冷却用水冷箱式工业冷水机
  • 【产品名称】

    真空镀膜冷却用水冷箱式工业冷水机

    【所属分类】 表面处理(电镀)专用冷水机
    【制冷能力】 44KW(BKLS-S150Q)
    【温控范围】 5-30℃
    【应用领域】 各种真空镀膜等表面处理领域,是超高真空溅射仪、X光机、真空炉、镀膜机、加速器等科学仪器的理想配套设备

免费获取制冷方案与报价

销售热线:
0574-86173393 / 13515886884

产品简介
技术参数
服务政策
常见问题





美国进口谷轮压缩机:能效比高,内置安全保护,噪音低,省电耐用

蒸发器:台湾高力品牌板式换热器,比普通的管壳式换热器和水箱式换热器制冷量更大,消耗功率反而更低,使用寿命长

 微电脑自动控制器:智能精准控温,控温精度最高可达±0.1℃,面板显示温度设定值、当前温度值及各种故障,外形美观,设置方便



施耐德电器元件:百万次以上机械寿命,精密制造,性能优越,安全稳定

丹弗斯热力膨胀阀:温度调节范围广,控制准确,性能可靠,高效节能



 美国艾默生干燥过滤器:有效过滤制冷剂中的杂质和水分,保证制冷系统安全运行



韩国3S流量开关:有效保护冷冻水流量,保证系统安全运行

南方不锈钢离心泵:运行效率高,噪音低,可靠性好


微电脑控制器操作说明

温度设置:通电后,主程序进入工作状态,“PV”区显示实际温度,“SV”区显示设定温度;按“SET”键即可修改当前设定温度,利用“UP”或“DOWN”进行修改,若修改完毕后,按“SET”键确认退出。

具体操作流程、参数设置、故障代码说明、电器连接示意图详见下载中心《冷水机微电脑控制板

微电脑控制器可以根据客户的需求选用彩色触摸屏式人机界面,带互感器,具体操作详见下载中心《触摸屏冷水机控制器说明书


1) 冷水机采用欧美日进口全封闭压缩机,内置安全保护,噪音低,高效节能,以增加设备的使用寿命。

2) 蒸发器采用台湾高力品牌(20年技术)钎焊式不锈钢板式换热器,冷冻水和制冷剂在两块板片间形成的窄小而曲折的通道中逆流流过,制冷剂在蒸发时,很容易实现完全蒸发达到无液态程度,因此比普通的管壳式换热器和水箱式换热器制冷量更大,而消耗功率反而降低

3) 水冷式冷凝器采用无缝齿状外螺纹铜管壳管式,数控车床精细加工,具有特强换热效率,寿命长,可拆洗等优点。

4) 采用德国施耐德电气产品,具有完善的电气保护系统,如缺/错相保护、超高/低压保护、过热/过流保护、防冻保护、水断流保护等。保护措施齐全,且所有故障均在面板上显示。

5) 微电脑温度自动控制。逆相、压缩机高压、压缩机低压、压缩机过载、水泵过载、冷却水流/过热、冷冻水温过低、防冻等故障均会在面板显示。面板显示温度设定值及当前温度值。外形美观,设置方便。

精确控制温度(5℃~30℃),控温精度0.1~1℃可选。

6) 节流方式均采用外平衡热力膨胀阀控制,温度调节范围广,制冷剂流量自动控制,机组运行十分稳定,能效比优。

7) 选用优质水泵及高效干燥过滤器等部件,可靠耐用。

8) 冷水机采用人性化设计,其冷量充足且体积小、结构合理、外型美观、操作方便。

9)  博克可以根据客户的需求提供一站式服务,包括冷水机、保温水箱、冷却塔、冷却泵及阀件等,用户只需按图纸连接即可。

10)接受用户特殊工艺要求、控制、温度、电源、颜色、尺寸、框架材质的产品定制。

实际应用案例

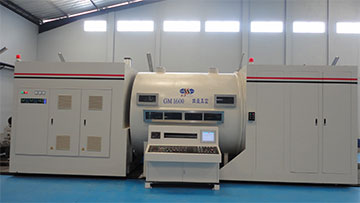

真空镀膜机

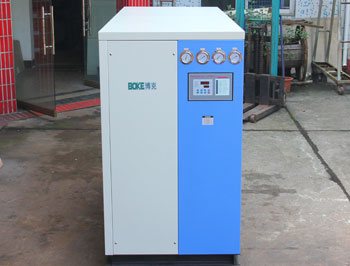

博克BKLS-S150Q冷水机是专为真空镀膜机设计的水冷箱式工业冷水机,制冷量44KW,温度控制范围5℃~30℃,控温精度0.1~1℃可选。

冷却原理:真空镀膜设备中的中频磁控溅射靶频率高电流大,在发射时会产生高温使射枪变形,所以采用中孔管做导体中间加水来冷却射枪。博克真空镀膜冷水机能提供恒温恒压恒流的冷却水,能精确控制真空镀膜机的温度,以保证镀件的高质量,高效率。

博克真空镀膜冷水机机型众多,配件均采用国内外知名品牌,制冷效果佳,使用寿命长,广泛应用于各种真空镀膜等表面处理领域,是超高真空溅射仪、X光机、真空炉、镀膜机、加速器等科学仪器的理想配套设备。

博克箱式冷水机规格齐全,制冷量范围广(5-150KW,更大制冷量可选用螺杆式冷水机),博克可以根据您的实际需求免费设计定制包括工业冷水机、水泵、水箱、冷却塔等详尽的制冷方案,并提供一站式服务,为您省心。免费制冷方案的获取请咨询在线客服或来电咨询0574-86173393/13515886884曹经理。

冷水机型号

BKLS-S150Q

额定制冷量

kW

44

kcal/h

37800

压缩机

形式

全封闭涡旋式

制冷输入功率kW

11

制冷运转电流A

22

冷凝器

形式

管壳式换热器

进出水管接口尺寸

DN50

水流量m3/h

17

蒸发器

形式

不锈钢板式换热器

进出水管接口尺寸

DN50

水流量m3/h

9.6

内循环泵功率KW

1.1

供水泵功率KW

1.2

水箱容积L

216

节流方式

外平衡热力膨胀阀

安全装置

高低、低压、防冰、过载、欠相、逆相、水流保护等

冷冻水接口尺寸

DN50

冷却水进口尺寸

DN50

温度控制方式

微电脑温度自动控制

控温范围℃

5~30

外形尺寸

长mm

1500

宽mm

750

高mm

1600

电压

380V/50HZ

整机重量

kg

550


备注:

1)以上制冷量的工况为进水温度12℃,出水温度7℃,环境温度32℃

2)箱式结构

3)具体选用多大的冷水机请咨询在线客服或联系博克公司销售热线13515886884获取您所需工况的选型报告。博克还可根据客户要求定制非标产品。


服务政策

  1.冷水机如何选型?您需要提供哪些参数?

  冷水机选型要根据设备发热量大小和系统控制要求来选择型号。

  不同应用领域不同工况所需要提供的参数也不同,具体请联系在线客服或拨打销售热线13515886884咨询,我们的工程师会根据您提供的参数和实际工况选择最适合的型号及相应配套设备。

  常用的计算方法参考:冷水机油冷机选型>>


  2.选择风冷式冷水机还是水冷式冷水机好?

  风冷式冷水机无水损耗,适合水资源缺乏和水质较差的地区,靠强制通风散热,安装方便,可移动。相对价格要比水冷式冷水机贵一些。

  水冷式冷水机需要搭配冷却塔使用,合适水资源丰沛的地区,相对噪音小,适合有噪声要求的生产环境。水冷式冷水机制冷效果要比风冷式冷水机好。


  3.判断冷水机质量好坏,关键要看哪些配置?跟价格又是什么关系?

  选冷水机时,应注意看主要配件的品牌和产地。最关键的是看压缩机品牌、大小和产地,压缩机是影响冷水机组性能的主要指标。其次是蒸发器和冷凝器,直接影响冷水机制冷效率。

  当然配置高的冷水机价格也高。您在选购冷水机时,请不要一味地追求价格低廉,要在确保冷水机性能的前提下,结合自己的实际需求,选择适合自己冷水机产品。

  我们博克公司从来不做为减少成本而降低配置降低品质的事,我们会根据您的实际需求,选择性价比最高的设计方案供您选择。


  4.你们是冷水机生产厂家吗?你们的产品都是自己研发的吗?

  宁波博克冷却是专业冷水机生产制造商,有20年行业经验,所有产品都是根据客户和市场的需求自主研发。如果您需要用到制冷设备,但不知道如何配置,请您信任我们,我们一定会为您提供一站式服务,免费为您设计包括冷水机、板式换热器、水泵、水箱等一体的制冷方案,解决您的后顾之忧。
