挤出机(押出机)水槽冷却用风冷箱式冷水机
  • 【产品名称】

    挤出机(押出机)水槽冷却用风冷箱式冷水机

    【所属分类】 塑料行业专用冷水机
    【制冷能力】 36-42KW(BKLS-F130Q,BKLS-F150Q)
    【温控范围】 8-20℃
    【应用领域】 挤出机(押出机)冷却

免费获取制冷方案与报价

销售热线:
0574-86173393 / 13515886884

产品简介
技术参数
服务政策
常见问题





进口丹弗斯百福马/谷轮压缩机:能效比高,内置安全保护,噪音低,省电耐用



 三菱PLC控制器:进行整机智能精准完美控制



 台湾智能温度控制器:操作简单,超限报警,温度跟随,自动控制,控温精度0.1℃



 施耐德电器元件:百万次以上机械寿命,精密制造,性能优越,安全稳定

丹弗斯热力膨胀阀:温度调节范围广,控制准确,性能可靠,高效节能



 美国艾默生干燥过滤器:有效过滤制冷剂中的杂质和水分,保证制冷系统安全运行



 韩国3S流量开关:有效保护冷冻水流量,保证系统安全运行

南方不锈钢离心泵:运行效率高,噪音低,可靠性好

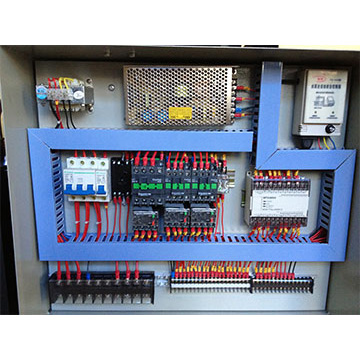

控制箱

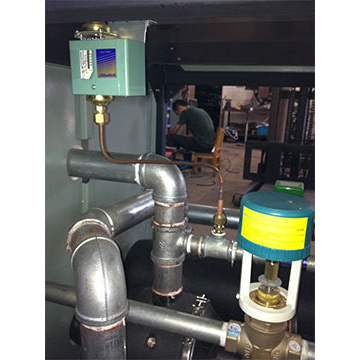

泄压保护装置

远程操作控制盘


  本款冷水机还增加了水压泄压回流、低液位报警、水压低报警、故障声光报警、主电路空开和控制回路空开保护等保护和控制要求。



1)冷水机采用美国进口名牌谷轮压缩机,内置安全保护,噪音低,省电耐用,以增加设备的使用寿命。面板显示压缩机运行时间

2)系统控制采用三菱PLC进行整机控制

3)控制箱可远程控制,控制电压24V(输入电源经过隔离变压器进行隔离)

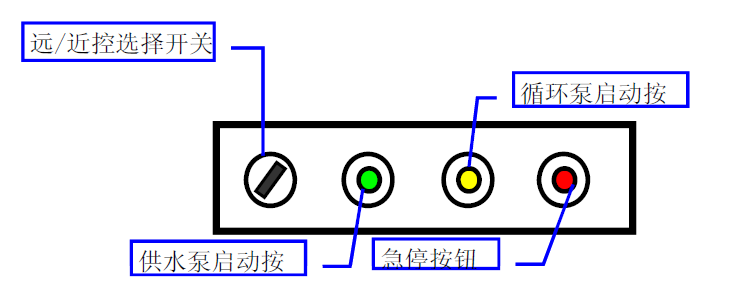

远程控制操作盘(见图),同步显示水温

4)蒸发器采用台湾高力品牌(20年技术)钎焊式不锈钢板式换热器,冷冻水和制冷剂在两块板片间形成的窄小而曲折的通道中逆流流过,制冷剂在蒸发时,很容易实现完全蒸发达到无液态程度,因此比普通的管壳式换热器和水箱式换热器制冷量更大,而消耗功率反而降低

5)采用德国施耐德电气产品,具有完善的电气保护系统,如缺/错相保护、超高/低压保护、过热/过流保护、防冻保护、水断流保护等。

6)泄压保护:在供水管路上设计泄压回路,当生产线冷却水槽出水阀门全部关闭而员工忘记停止供水泵,则管路压力提高泄压回路进行溢流(通过压力开关或压差阀实现)

7)设置声光报警器

8)风冷式冷凝器采用蜂窝翅片串高效内螺纹紫铜管配合高效外转子风机,换热效果非常好。

因夏季工厂周围环境温度较高,排热不畅导致系统冷凝压力过高,采用同时加大冷凝器换热面积和冷凝风机风量的方式来降低系统内的冷凝压力,其他配置也相应提高。

9)采用电子温控数字液晶显示控制器,中文界面,实现自动控制。精确控制温度(8℃~20℃),控温精度±0.5℃。对于其他温度范围可按要求定制。

10)冷水机采用人性化设计,其冷量充足且体积小、结构合理、外型美观、操作方便。

11)接受用户特殊工艺要求、控制、温度、电源、颜色、尺寸、框架材质的产品定制。


某汽车零部件工厂挤出机水槽冷却用制冷方案


产品名称

规格型号

数量

风冷式冷水机

BKLS-F130Q

1台

制冷循环泵


1台

供水泵


1台

不锈钢保温水箱


1台

风冷式冷水机

BKLS-F150Q

2台

制冷循环泵


2台

供水泵


2台

不锈钢保温水箱


2台

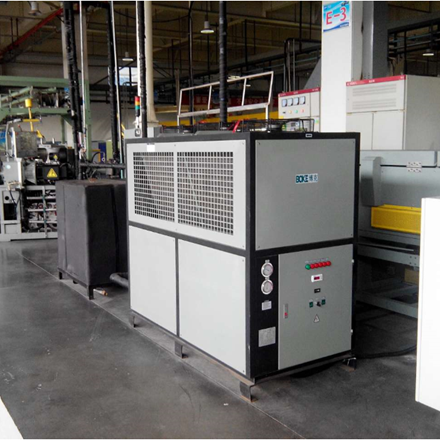

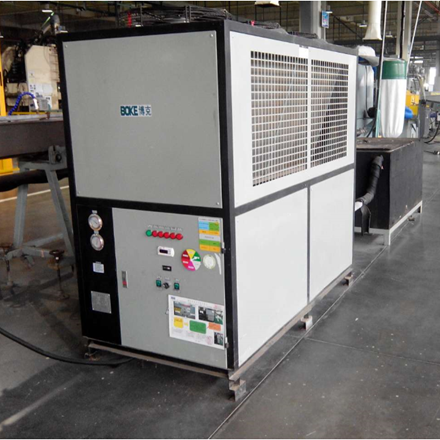

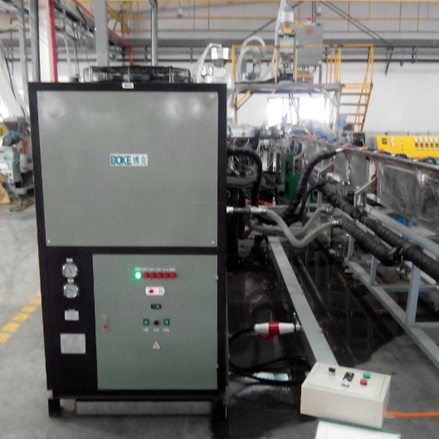

挤出机生产线冷却用冷水机实拍图



宁波博克公司专业设计制造的挤出机冷却用风冷箱式冷水机,采用美国进口谷轮压缩机、三菱PLC控制系统,专用于挤出机水槽冷却,使产品快速冷却定型。具有高效稳定、安全节能、简洁等特点。广泛应用于能连续挤出成型各种不同截面几何形状的橡塑制品,如薄膜、片、板、硬管、软管、波纹管、异型材、丝、电缆、包装带、棒、网和复合膜等产品的冷却。

挤出机冷却用冷水机大小与挤出机的押出量、生产线线速相关。当水资源缺乏、水质较差或安装空间有限时可选用风冷式冷水机。博克可以根据您的实际工况免费为您定制最适合的制冷方案,并提供一站式服务,为您省心。博克箱式冷水机规格齐全,制冷量范围8-100KW(更大制冷可选用博克螺杆式冷水机),除R22外,可选用R134A/R407C/R404A等多种环保制冷剂。

免费制冷方案的获取请咨询在线客服或来电咨询0574-86173393/13515886884曹经理。




冷水机型号

BKLS-F130Q

BKLS-F150Q

压缩机额定功率    HP

13

15

额定制冷量        kW

36

42

机组冷却方式

风冷

使用电源

3φ/380V/50HZ

控制电压

DC24V

压缩机形式

全封闭涡旋机

蒸发器形式

干式蒸发器

制冷循环泵参数

流量12m3/h,扬程19.5m,功率1.2KW

供水泵参数

流量16m3/h,扬程21m,功率2.2KW

流量12m3/h,扬程19.5m,功率1.2KW

冷凝器形式

高效翅片式换热器(V型顶出风)

冷凝器换热面积    ㎡

145

170

冷凝风机风量    m3/h

3×6250

3×6250

制冷剂节流方式

外平衡热力膨胀阀

水温调节范围      ℃

8~20

8~20

水温控制精度      ℃

±3

±3

制冷剂

R22

机组控制方式

PLC自动控制

保护装置

冷媒高压、冷媒低压、压缩机过载、水泵过载、缺相、水流断流、水压泄压回流、低液位报警、主电路空开和控制回路空开保护

面板指示显示

冷媒排气压力、冷媒吸气压力、冷水温度、压缩机累计运行时间

远程面板控制及显示

供水泵启停、循环泵启停、制冷系统启停、温度显示

机组外型尺寸      ㎜

1800×900×1600

1800×900×1700

积水盘尺寸        ㎜

1600×800×90

1600×800×90

不锈钢水箱保温材料

δ20橡塑板保温

制冷循环水管接口尺寸

DN50

DN50

供水管接口

DN50

DN50

机组重量          kg

600

650

备注:

1)以上制冷量的工况为进水温度12℃,出水温度7℃,环境温度32℃

2)箱式V型顶出风结构

3)具体选用多大的冷水机请咨询在线客服或联系博克公司销售热线13515886884获取您所需工况的选型报告。博克还可根据客户要求定制非标产品。


服务政策

  1.冷水机如何选型?您需要提供哪些参数?

  冷水机选型要根据设备发热量大小和系统控制要求来选择型号。

  不同应用领域不同工况所需要提供的参数也不同,具体请联系在线客服或拨打销售热线13515886884咨询,我们的工程师会根据您提供的参数和实际工况选择最适合的型号及相应配套设备。

  常用的计算方法参考:冷水机油冷机选型>>


  2.选择风冷式冷水机还是水冷式冷水机好?

  风冷式冷水机无水损耗,适合水资源缺乏和水质较差的地区,靠强制通风散热,安装方便,可移动。相对价格要比水冷式冷水机贵一些。

  水冷式冷水机需要搭配冷却塔使用,合适水资源丰沛的地区,相对噪音小,适合有噪声要求的生产环境。水冷式冷水机制冷效果要比风冷式冷水机好。


  3.判断冷水机质量好坏,关键要看哪些配置?跟价格又是什么关系?

  选冷水机时,应注意看主要配件的品牌和产地。最关键的是看压缩机品牌、大小和产地,压缩机是影响冷水机组性能的主要指标。其次是蒸发器和冷凝器,直接影响冷水机制冷效率。

  当然配置高的冷水机价格也高。您在选购冷水机时,请不要一味地追求价格低廉,要在确保冷水机性能的前提下,结合自己的实际需求,选择适合自己冷水机产品。

  我们博克公司从来不做为减少成本而降低配置降低品质的事,我们会根据您的实际需求,选择性价比最高的设计方案供您选择。


  4.你们是冷水机生产厂家吗?你们的产品都是自己研发的吗?

  宁波博克冷却是专业冷水机生产制造商,有20年行业经验,所有产品都是根据客户和市场的需求自主研发。如果您需要用到制冷设备,但不知道如何配置,请您信任我们,我们一定会为您提供一站式服务,免费为您设计包括冷水机、板式换热器、水泵、水箱等一体的制冷方案,解决您的后顾之忧。
