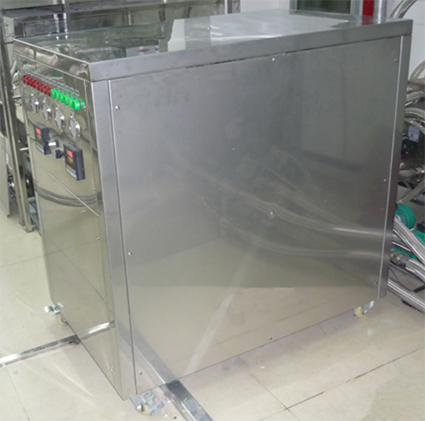

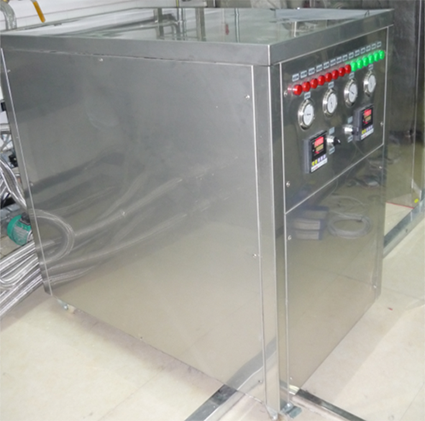

河北省计量院实验室水表综合试验(流量检测)装置用水冷式冷热水机组

【所属分类】冷水机定制

【制冷能力】23KW (BKLS-2S80QLR)

【温控范围】5-50℃

【应用领域】计量院或大型水表厂水表综合试验(流量检测)装置专用

【品牌名称】博克(BOKE)

【生产厂家】宁波北仑博克冷却设备有限公司

产品简介
技术参数
服务政策
常见问题

各方位展示

核心部件


美国进口谷轮压缩机:能效比高,内置安全保护,噪音低,省电耐用

微电脑人工智能PID控制器,实现高精度恒温远程控制,温度控制范围(5℃~35℃),控温精度±0.1℃

施耐德电器元件:百万次以上机械寿命,精密制造,性能优越,安全稳定

蒸发器:台湾高力品牌板式换热器,比普通的管壳式换热器和水箱式换热器制冷量更大,消耗功率反而更低,使用寿命长

丹弗斯热力膨胀阀:温度调节范围广,控制准确,性能可靠,高效节能

美国艾默生干燥过滤器:有效过滤制冷剂中的杂质和水分,保证制冷系统安全运行

韩国3S流量开关:有效保护冷冻水流量,保证系统安全运行

南方不锈钢离心泵:运行效率高,噪音低,可靠性好

细节展示

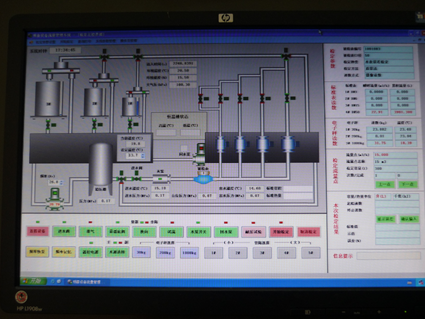

冷热水机组远程控制操作平台

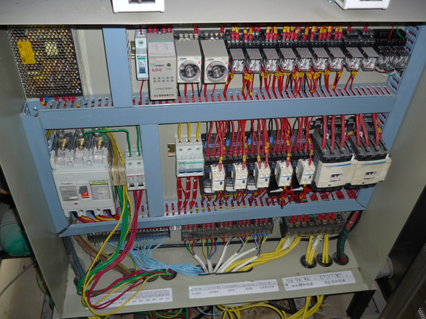

冷热水机组控制箱细节

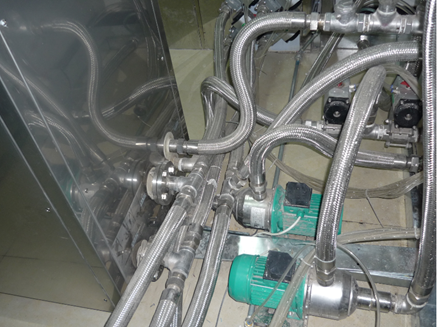

冷热水机组安装现场

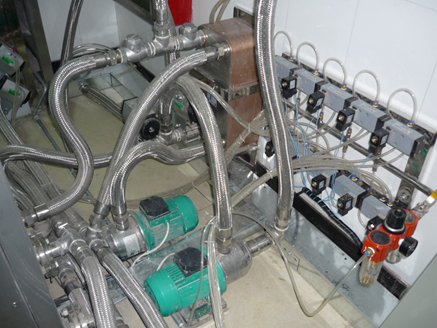

冷热水机组安装现场

温度控制

温度设定与控制
微电脑人工智能PID控制器操作说明

  微电脑人工智能PID控制器:带MODBUS/RS485通讯接口,跟工控机相连,实现远程控制


可控硅调压控制器
通过可控硅调压控制器调压作用,实现冷热水机组恒温工作状态


  温控器第一行显示窗显示当前温度,温控器第二行显示窗显示当前温度设定值。按温控器操作面板上的上下按键,增加或减少设定温度值。

  具体参数设置详见下载中心《K900微电脑人工智能PID控制器说明书》。


冷热水机组定制说明:

  1)冷水机钣金为不锈钢

  2)冷热水机组由冷水机、冷却塔、板式换热器、水泵、电加热器和一些控制阀组成,即制冷用冷水机或板式换热器,加热用电加热器。冷水机的制冷范围为5~35℃,板式换热器通过与冷却塔的组合,制冷范围为35~50℃,电加热器的加热范围为0~50℃。工艺设计要求水   温在5~50℃内可调。

  3)设备选型依据:满足制冷或加热时4.5立方水体的温升或温降不小于5℃/h,恒温时允许的温度波动为1℃,温度不均匀度为1℃。

  4)机组可单独控制来完成制冷和加热功能,也可与工控机连接来进行远程控制,可用机组面板上的转换开关进行切换。远程控制采用MODBUS/RS485通讯协议。

机组特点

  1)采用进口谷轮/大金/松下压缩机,内置安全保护,制冷系数大,噪音低,省电耐用,以增加设备的使用寿命。

  2)微电脑人工智能PID控制器,实现高精度恒温远程控制,温度控制范围(5℃~50℃),控温精度±0.1℃ 。

  3)蒸发器采用台湾高力品牌钎焊式不锈钢板式换热器,冷冻水和制冷剂在两块板片间形成的窄小而曲折的通道中逆流流过,制冷剂在蒸发时,很容易实现完全蒸发达到无液态程度,极大地提高了传热系数,因此在消耗相同电量的情况下比普通的管壳式换热器和水箱式换热器可得到更大的制冷量。

  4)水冷式冷凝器采用无缝齿状外螺纹铜管壳管式,数控车床精细加工,具有特强换热效率,寿命长,可拆洗等优点。

  5)采用德国施耐德电气产品,具有完善的电气保护系统,如缺/错相/过欠压保护、超高/低压保护、过热/过流保护、防冻保护、水断流保护、开机延时保护等,确保机组安全可靠运行,各项故障面板显示。

  6)节流方式均采用外平衡热力膨胀阀控制,温度调节范围广,制冷剂流量自动控制,机组运行十分稳定,能效比最优。

  7)选用优质水泵及高效干燥过滤器等部件,可靠耐用。

  8)冷水机采用人性化设计,其冷量充足且体积小、结构合理、外型美观、操作方便。

  9)外部安装的配套水泵、冷却塔、阀门、过滤器等品种齐全,能为客户提供一站式服务。

  10)接受用户特殊工艺、控制、温度、电源、颜色等尺寸的产品定制。

应用案例

冷热水机组远程控制操作平
浙江省计量院水冷式冷热水机组

浙江省计量院风冷分体式冷水机组

北京市计量院水冷式冷热水机组

广东省计量院水冷式冷热水机组

河北省计量院水冷式冷热水机组

某智能仪表厂流量检测装置用风冷式冷热水机

河北省计量院水冷式冷热水机组

公司简介

  BKLS-2S80QLR水冷式冷热水机组是专为河北省计量科学研究院水表综合试验(流量检测)装置定制的高精度远程控制冷热水机组。冷热水机组由冷水机、冷却塔、板式换热器、水泵、电加热器和一些控制阀组成,温度控制范围5~50℃。冷热水机组采用两台压缩机并机运行的方式,制冷时如果当前温度与目标温度相差较大,则2台压缩机同时开启,快速制冷,当温度达到工艺要求时如果温度略有波动,可用1#机组进行维持制冷,以使温度保持在要求的范围内。

  博克采用知名供应商部件,确保了冷热水机组高品质高性能,冷水机组高效节能,操作方便,使用寿命长达10年以上。

  说出您的需求,我们帮您一一实现。

  免费制冷方案的获取请咨询在线客服或来电咨询,订购时请务必说明介质温度要求。

  补充说明:水表综合试验装置是国内计量院唯一用于水表流量检测的装置,需要抽样检测国内所有水表厂水表在5-95度任一温度点时流量是否在允许的误差范围内,以判别产品是否合格。我公司自主研发用于这一装置的高精度远程控制冷水机组,现已广泛应用于中国测量技术研究院、北京、天津、河北、河南、湖北、湖南、浙江、福建、广东、山西、上海、成都、宁波市计量测试研究院等14家省市级计量院的流量室和实验室,用于远程精确控制所需水温。控制温度范围5-95度,控制精度最高±0.1度。

冷水机型号

BKLS-2S80QLR

额定制冷量

19800kcal/h(23KW)

电加热方式

PID可控硅调压控制

机组冷却方式

水冷

压缩机品牌

美国COPELAND

压缩机输入功率

6.9KW

蒸发器形式

不锈钢钎焊板式换热器

冷冻水流量

6m3/h

冷却水流量

9m3/h

冷冻水接口尺寸

DN40

冷却水接口尺寸

DN40

水温调节范围

5~50℃

制冷剂

R22

制冷剂节流方式

外平衡热力膨胀阀(美国艾默生)

钣金框架

SUS304

通讯输出

RS485

通讯协议

MODBUS

机组控制方式

电子温度自动控制(台湾泛达)

机组外型尺寸

1200×750×1100mm

保护装置

高压、低压、过压、欠压、过载、缺相、时间延时、断水


备注:

1)额定制冷量基于以下工况:进水12℃,出水7℃,环境温度32℃。如果要求水温升高,制冷量将相应增加。

2)箱式结构

3)博克可以根据客户不同的工艺、控制、温度、电源、尺寸、颜色等需求定制冷水机,请联系博克公司销售热线13515886884获得用户所需工况的选型报告。
